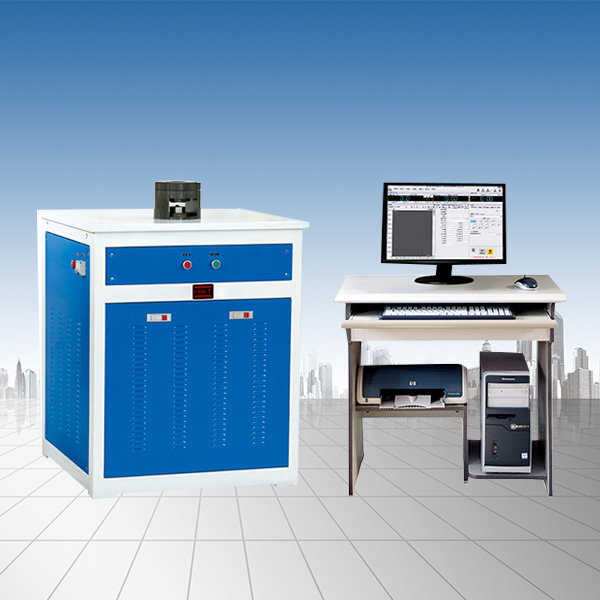

微機控制電液伺服杯突試驗機GBW-60Z
微機控制電液伺服杯突試驗機GBW-60Z
產品分類： 微機控制電液伺服杯突試驗機
產品概述：本杯突試驗機主要用于金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶的塑性變形性能。滿足國標GB/T 4156-2007《金屬材料 薄板和薄帶埃里克森杯突試驗》的要求。采用液壓夾緊、液壓沖壓的復合油缸；試樣出現裂紋自動停車，易于觀察裂紋；有峰值記憶功能，即最大沖壓力、最大變形---
本杯突試驗機主要用于金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶的塑性變形性能。滿足國標GB/T 4156-2007《金屬材料 薄板和薄帶埃里克森杯突試驗》的要求。
采用液壓夾緊、液壓沖壓的復合油缸；試樣出現裂紋自動停車，易于觀察裂紋；有峰值記憶功能，即沖壓力、變形深度自動記憶；翻轉式夾具，沖頭及試樣更換、裝卸方便。
GBW-60Z型為微機控制自動杯突試驗機，PC微機操作控制，根據預先設定的程序和數據，自動完成夾緊、沖壓、測量、計算、停車等。還可根據GB5125-1985《有色金屬沖杯試驗方法》做沖杯試驗，檢驗有色金屬薄板的各向異性。
主要技術指標：
|
規格型號
|
GBW-60Z
|
|
可試鋼板厚度
|
標準杯突試驗0.1-2mm，（非標杯突試驗:0.1-3mm）
|
|
板材寬度
|
100mm
|
|
沖頭行程
|
60mm
|
|
夾緊活塞行程
|
19-21 mm
|
|
沖杯負荷
|
60kN
|
|
夾緊負荷
|
25kN
|
|
模具規格
|
標準沖頭直徑：Φ20±0.05mm，標準墊模孔徑：Φ33±0.1mm
標準壓模孔徑：Φ27±0.05mm；（非標定做）
|
|
數顯分辨率
|
0.01mm
|
|
數顯方式
|
PC屏顯
|
|
顯示內容
|
夾緊力、沖壓力、位移及杯突值、速率，繪力-位移曲線
|
|
控制方式
|
計算機自動實現試驗過程
|
|
結構特點
|
復合油缸、雙油泵供油、光柵尺測量
|
